Trong vận hành hệ thống xử lý không khí trung tâm AHU hay buồng thông gió phòng sạch, việc thay thế các tấm bông lọc bụi thô (từ cấp độ G1 đến G4) hoàn toàn không thể thực hiện dựa trên cảm tính hoặc ước chừng thời gian theo tháng. Thói quen thay vật tư quá sớm sẽ trực tiếp đẩy chi phí vận hành doanh nghiệp lên cao từ 25% - 30%, ngược lại nếu cố tình chạy máy khi thớ bông Polyester đã bít chết cặn bẩn sẽ gây ra hiện tượng sụt áp suất cản gió nghiêm trọng, làm bó quạt hút tuần hoàn và giảm chất lượng không khí sạch đầu ra.
Hôm nay, kỹ sư ứng dụng của Giải Pháp Lọc Việt Nam sẽ hướng dẫn bạn cách đọc chỉ số áp kế cơ học để tính toán chính xác chu kỳ thay thế bông lọc thô tiêu chuẩn châu Âu EN779, giúp tối ưu hóa chi phí bảo trì và minh bạch hóa số liệu vật tư cho nhà máy của bạn.
Tại sao độ chênh áp suất (Pressure Drop) là thước đo khoa học duy nhất để thay bông lọc bụi?
Độ chênh áp suất (Pressure Drop) là thông số cơ lý phản ánh chính xác nhất năng lực vận hành và mật độ bít tắc của các tầng lọc khí thô. Khi hệ thống AHU khởi động, dòng gió tuần hoàn áp lực cao bắt buộc phải đi xuyên qua các cấu trúc sợi của bông lọc thô. Sự ma sát giữa các phân tử khí và thớ bông ngăn tạo ra một lực cản dòng tự nhiên dội ngược lại phía cánh quạt, và xung lực cản dòng này chính là điểm cốt lõi để kỹ sư định lượng chu kỳ tiêu hao của vật tư.
Bản chất tích lũy hạt bụi cơ học theo chiều sâu (Depth Filtration)
Khác hoàn toàn với cơ chế lọc bề mặt phẳng (Surface Filtration) đan chéo của vải lọc sơn chất lỏng, các dòng bông lọc khí thô công nghiệp vận hành dựa trên cơ chế lọc sâu (Depth Filtration) đặc trưng. Bản chất cấu tạo của bông G1 - G4 là các sợi tổng hợp Polyester liên kết nhiệt vô định hình, đan bện vào nhau tạo thành cấu trúc không gian ba chiều có độ xốp rất cao từ mặt đón gió đến mặt thoát khí sạch.
Khi luồng không khí mang theo tạp chất đi qua lớp bông ngăn, các hạt bụi thô, sợi bông vụn và hạt lơ lửng không bị chặn lại trên mặt phẳng bên ngoài. Thay vào đó, chúng sẽ len lỏi vào sâu trong lòng thớ bông và bị bắt giữ thông qua ba hiệu ứng cơ học: va chạm quán tính, chặn lọc trực tiếp và khuếch tán tĩnh điện bám chặt vào từng sợi nhựa Polyester. Theo thời gian, mật độ hạt bụi giữ lại trong lòng khối bông ngày càng dày đặc, làm thu hẹp dải lỗ xốp thông khí tự do. Không gian lưu thông khí bị bóp nghẹt liên tục làm gia tăng ma sát nội tại dòng chảy, trực tiếp đẩy áp suất cản dòng gió tăng vọt và làm sụt giảm lưu lượng dòng khí lưu thông của toàn hệ thống.
Ý nghĩa kỹ thuật của đồng hồ đo áp suất chênh áp phòng sạch
Để định lượng chính xác mức độ bít nghẹt của khối sợi Polyester dệt sâu này mà không cần tháo dỡ hệ thống khung bộ lọc, kỹ sư cơ điện bắt buộc phải lắp đặt các thiết bị áp kế cơ học Magnehelic ngay tại vách kỹ thuật của buồng lọc AHU. Thiết bị áp kế này vận hành dựa trên nguyên lý đo chênh lệch áp suất tĩnh giữa hai môi trường biệt lập: mặt đón gió bẩn (mặt trước màng lọc) và mặt thoát khí sạch (mặt sau màng lọc).

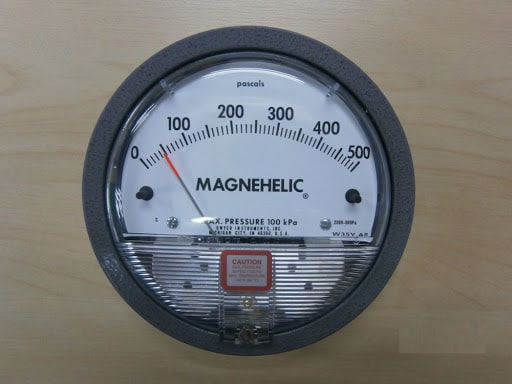

Đồng hồ áp kế cơ học Magnehelic đo chỉ số chênh áp Pascal để tính chu kỳ thay bông lọc bụi AHU
Mọi thông số sụt áp đo đạc từ đồng hồ Magnehelic đều được hiển thị minh bạch qua đơn vị đo Pascal (Pa). Chỉ số chênh áp tăng dần này không đơn thuần là một con số đo áp lực, mà là dữ liệu kỹ thuật thực tế cho biết chính xác phần trăm diện tích lỗ xốp thông khí còn lại của màng bông. Nắm vững phương pháp đọc chỉ số áp kế Pa giúp phòng vật tư và bộ phận kỹ thuật loại bỏ hoàn toàn tư duy bảo trì ước chừng, xác định đúng thời điểm vàng để xả bỏ phôi bông cũ, ngăn chặn triệt để nguy cơ ghì áp làm cháy hỏng quạt hút công nghiệp.
Thông số dải chênh áp tiêu chuẩn EN779 cho từng cấp độ bông lọc thô G1 - G4
Để thiết lập một quy trình bảo trì hệ thống xử lý khí AHU đạt chuẩn, phòng kỹ thuật bắt buộc phải đối chiếu dữ liệu vận hành thực tế với dải đo cơ lý chuẩn châu Âu EN779. Mỗi cấp độ bông lọc bụi từ G1 đến G4 có cấu trúc mật độ sợi Polyester và độ dày hoàn toàn khác nhau, dẫn đến các thông số chênh áp suất tĩnh định mức không đồng nhất. Việc làm chủ các con số này giúp bộ phận cơ điện xác định chính xác thời điểm vàng để xả phôi thay thế vật tư.
| Cấp độ lọc (Tiêu chuẩn EN779) | Độ dày vật lý (mm) | Định lượng sợi thô (g/m²) | Hiệu suất bắt giữ bụi (%) | Độ chênh áp ban đầu (Initial Pa) | Ngưỡng chênh áp thay thế (Final Pa) |
|---|---|---|---|---|---|
| Bông lọc bụi G1 | 5mm | 150 - 170 | 65% - 70% | 15 - 20 Pa | 250 Pa |
| Bông lọc bụi G2 | 10mm | 200 - 250 | 75% - 80% | 20 - 25 Pa | 250 Pa |
| Bông lọc bụi G3 | 15mm | 300 - 350 | 80% - 85% | 25 - 35 Pa | 250 Pa |
| Bông lọc bụi G4 | 20mm | 380 - 400 | Trên 90% | 35 - 45 Pa | 250 Pa |
Ngưỡng chênh áp ban đầu và chu kỳ tiêu hao của bông lọc bụi G1 và G2
Bông lọc bụi cấp độ G1 (dày 5mm) và G2 (dày 10mm) là phân khúc màng lọc thô sơ cấp, chuyên dùng tại các cửa gió hồi, hộp lọc hoặc vách ngăn tiền lọc của phòng sấy thông thường. Do kết cấu thớ bông mỏng và định lượng sợi Polyester thưa, độ chênh áp ban đầu (khi bông còn mới tinh, chưa bám cặn) ở mức cực thấp, chỉ dao động lần lượt từ 15 - 20 Pa (với G1) và 20 - 25 Pa (với G2).
Chỉ số cản dòng gió tối ưu này giúp hệ thống quạt hút nạp dòng khí lưu thông vô cùng nhẹ nhàng. Theo chu kỳ tích lũy bụi bẩn lơ lửng, các tế bào lỗ xốp thông khí sâu bên trong khối thun dệt sẽ bị lấp đầy từng chút một, kéo theo kim áp kế Magnehelic tăng dần. Khi áp kế tiệm cận ngưỡng giới hạn kỹ thuật 250 Pa, đây là tín hiệu bắt buộc bộ phận cơ điện phải tiến hành xả bỏ phôi bông cũ để bảo vệ độ thông thoáng Open Area của dòng khí tuần hoàn.
Ngưỡng chênh áp giới hạn của bông lọc bụi G3 và G4 (Dày 15mm - 20mm)
Nằm ở phân khúc cao cấp hơn trong dải lọc thô EN779, bông lọc bụi G3 (dày 15mm) và G4 (dày 20mm) sở hữu mật độ thớ sợi dệt nén siêu khít, đan bện vô định hình theo chiều sâu lớn nhằm đáp ứng nhu cầu bẫy bụi thô công suất cao với hiệu suất giữ hạt đạt vượt ngưỡng 90%. Do kết cấu khối xốp dày và định lượng sợi nặng lên tới 350 g/m², độ chênh áp ban đầu của dòng bông G4 khi bắt đầu đưa vào vận hành nằm ở ngưỡng từ 35 - 45 Pa.
Trong quá trình hệ thống AHU/HVAC thổi gió liên tục, bông G4 cô lập toàn bộ các hạt tàn sơn khô, sợi bông vụn và hạt bụi thô nặng ngay trong lòng thớ dệt. Hệ quả là áp lực cản gió dội ngược tăng tốc nhanh hơn rất nhiều so với các dải bông mỏng. Ngưỡng chênh áp tối đa quy định của dòng bông G4 là 250 Pa. Việc thấu hiểu và theo dõi sát sao mốc áp suất giới hạn này giúp các kỹ sư bảo trì quy hoạch được thời gian thay bông lọc thô một cách khoa học, ngăn chặn hoàn toàn nguy cơ dòng gió bị nghẽn nghẹt, giữ cho áp suất dương phòng sạch luôn cân bằng và bảo vệ an toàn cho các thiết bị coil lạnh, hệ thống sấy phía sau phòng phun.
Tác hại dây chuyền khi hệ thống AHU vận hành vượt quá ngưỡng chênh áp 250 Pa
Việc cố tình duy trì hoạt động của hệ thống xử lý khí trung tâm khi kim đồng hồ Magnehelic đã vượt ngưỡng giới hạn 250 Pa là sai lầm kỹ thuật cực kỳ nguy hiểm. Trong vận hành cơ điện phụ trợ, hạt bụi không dừng lại ở việc bít kín lỗ xốp mà áp lực dội ngược tích tụ sẽ kích hoạt một chuỗi sự cố phá hủy dây chuyền, trực tiếp làm gia tăng chi phí sửa chữa đột xuất và đe dọa trực tiếp đến độ vô trùng của phòng sạch.

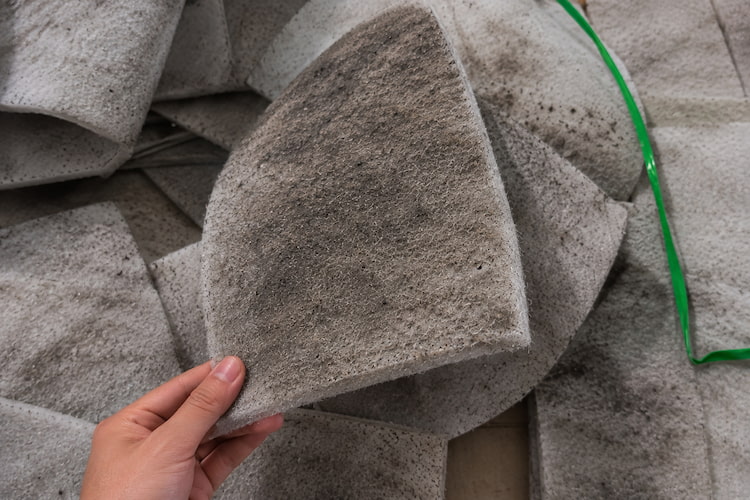

Ảnh thực tế một tấm bông lọc thô G4 cũ bám đen kịt bụi bẩn, bám dày tàn sơn khô bít kín thớ sợi
Hiện tượng nghẽn dòng gió tuần hoàn gây sụt lưu lượng CFM
Khi khối bông Polyester cấp độ G4 bị bít chết hoàn toàn bởi tạp chất, diện tích lỗ mở tự do (Open Area) thông khí sụt giảm về mức tiệm cận bằng 0. Hệ quả cơ học trực tiếp là cánh quạt hút không thể kéo đủ khối lượng không khí cần thiết qua màng ngăn, dẫn đến việc sụt giảm nghiêm trọng lưu lượng gió định mức, đo bằng đơn vị CFM (Cubic Feet per Minute). Khi lưu lượng nạp dòng khí bị bóp nghẹt, chu kỳ trao đổi khí trong phòng bị gián đoạn, làm đóng băng năng suất trao đổi nhiệt tại cụm coil lạnh hoặc coil sưởi, trực tiếp làm sụt giảm công suất điều hòa không khí của toàn hệ thống.
Nguy hiểm hơn, hiện tượng sụt giảm chỉ số CFM sẽ trực tiếp phá hủy cấu trúc áp suất dương tiêu chuẩn của phòng sạch (phòng phun sơn, phòng chế tạo linh kiện điện tử). Khi lưu lượng gió cấp vào không đủ để duy trì mức áp lực chênh lệch với môi trường ngoài, áp suất dương trong phòng sẽ bị tụt dốc nhanh chóng. Điều này tạo điều kiện cho bụi bẩn thô, sợi bông vụn và dị vật từ hành lang kỹ thuật bên ngoài tràn ngược vào buồng sấy thông qua các khe hở cơ học (hiện tượng nhiễm chéo không khí), làm giảm chất lượng thành phẩm bề mặt sơn bóng và làm hỏng hoàn toàn mẻ hàng của nhà máy.
Quá tải dòng động cơ quạt và nguy cơ bứt rách thớ sợi Polyester
Để cưỡng bức luồng gió đi xuyên qua một tấm bông G4 đã nghẹt cứng, motor của quạt hút ly tâm bắt buộc phải hoạt động trong trạng thái ghì áp dội ngược liên tục. Xung lực cản gió lớn ép động cơ phải tăng dòng tải nạp vào để cố giữ hành trình vòng quay, dẫn đến tần suất ma sát nội tại tăng vọt, sinh nhiệt lượng khổng lồ gây nóng máy và tiêu tốn sản lượng điện năng của nhà xưởng gấp 2 đến 3 lần thông thường. Nếu hệ thống rơ-le nhiệt bảo vệ không ngắt kịp thời, tình trạng bó quạt hút và chập cháy cuộn dây đồng động cơ là điều không thể tránh khỏi.
Song song với rủi ro phá hủy motor, xung lực áp suất gió nén cực mạnh dội liên tục vào màng bông cũ đã bị giòn hóa theo thời gian sẽ gây ra hiện tượng bứt rách thớ sợi Polyester cục bộ. Các thớ bông liên kết vô định hình bị xé toạc, giải phóng một lượng lớn sợi thứ cấp (sợi bông vụn, xơ sợi nhựa bở) trực tiếp vào dòng khí nén tuần hoàn. Luồng sợi vụn này bay theo dòng gió nạp, lao thẳng vào bề mặt màng lọc tinh HEPA công nghệ cao phía sau, làm bít tắc tế bào giấy lọc tinh vĩnh viễn chỉ trong vài giờ chạy máy. Chi phí để thay thế một tầng lọc tinh HEPA đắt hơn gấp hàng chục lần so với việc phòng vật tư chủ động đặt mua một cuộn bông lọc thô khổ 2m mới ngay từ ban đầu.
Tổng kho Giaiphaploc.vn – Cung ứng cuộn bông lọc bụi G1 - G4 chuẩn EN779 sỉ tốt cho nhà máy
Trước bối cảnh các tiêu chuẩn kiểm định môi trường khí thải nhà xưởng ngày càng siết chặt, việc tìm kiếm một đơn vị cung ứng vật tư phụ trợ có năng lực sản xuất nội địa mạnh mẽ, pháp lý minh bạch là ưu tiên hàng đầu của các phòng vật tư. Giaiphaploc.vn hiện là đơn vị phân phối trực tiếp dòng sản phẩm bông lọc bụi khí dạng cuộn chuẩn công nghiệp, cam kết đáp ứng tốc hành nguồn hàng số lượng lớn với chính sách chiết khấu thương mại tốt nhất thị trường.
Năng lực sẵn sỉ nguyên cuộn khổ 2m x 20m đầy đủ giấy tờ
Toàn bộ các cuộn bông lọc bụi thô G1 - G4 xuất xưởng tại hệ thống kho của chúng tôi đều được chuẩn hóa nghiêm ngặt theo quy cách khổ rộng 2m x Chiều dài 20m/cuộn. Khác hoàn toàn với các dòng hàng trôi nổi không rõ nguồn gốc, sản phẩm của Giaiphaploc.vn được sản xuất trực tiếp tại nhà máy Việt Nam trên dây chuyền công nghệ hiện đại, đi kèm đầy đủ biên bản bàn giao hàng hóa, hóa đơn VAT đạt tiêu chuẩn thử nghiệm quốc tế EN779, sẵn sàng phục vụ cho công tác kiểm toán vật tư và nghiệm thu kỹ thuật tại các nhà máy.

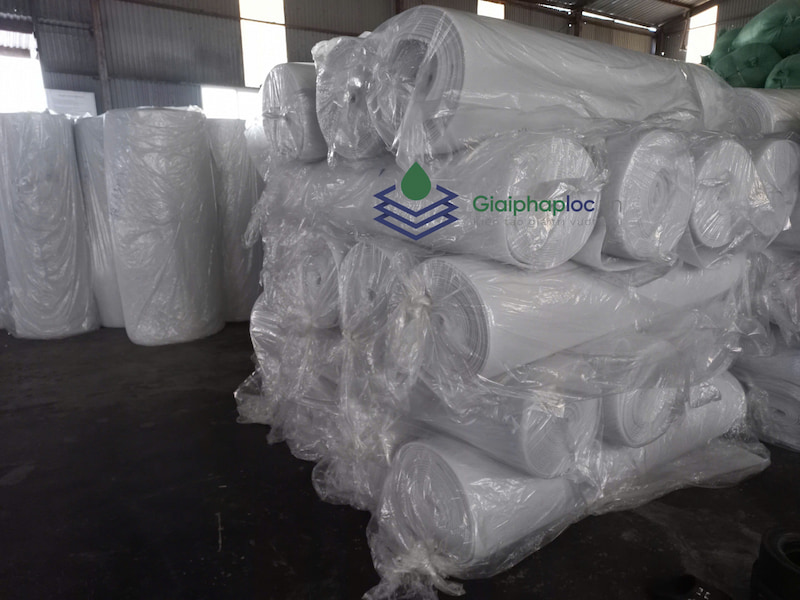

Ảnh chụp thực tế các cuộn bông lọc thô màu trắng (G4 dày 20mm và G2 dày 10mm) bọc nilon kín nguyên cuộn tại tổng kho Giaiphaploc.vn
Ứng dụng công nghệ gia nhiệt nén thớ sợi tiên tiến, nguyên liệu sợi Polyester nguyên sinh được liên kết nhiệt láng đều cả hai bề mặt, tạo cấu trúc bền kéo chống chịu xung lực gió lớn vượt trội. Công nghệ khóa thớ sợi này giúp cuộn bông của Giaiphaploc.vn tuyệt đối không bị xơ hóa, không rụng thớ bông vụn (sợi thứ cấp) vào dòng gió nạp tuần hoàn, bảo vệ tuyệt đối độ bền cho tầng lọc tinh HEPA phía sau và mang lại chất lượng không khí trong lành đạt chuẩn an toàn vệ sinh lao động.
Dịch vụ tư vấn tính toán định mức và hỗ trợ khảo sát chênh áp hệ thống miễn phí
Hiểu được những khó khăn của bộ phận mua hàng trong việc quy hoạch định mức tiêu hao, Giaiphaploc.vn mang đến giải pháp đồng hành kỹ thuật toàn diện cho đối tác. Chúng tôi sở hữu đội ngũ kỹ sư ứng dụng giàu kinh nghiệm, sẵn sàng di chuyển trực tiếp đến tận nhà máy của bạn tại các Khu công nghiệp (KCN) để hỗ trợ đo đạc thông số dòng khí, kiểm tra chênh áp tĩnh và tư vấn dải đo Pascal phù hợp hoàn toàn miễn phí.
Dựa trên dữ liệu thực nghiệm, chúng tôi sẽ giúp phòng vật tư lập bảng quy hoạch thời gian thay thế bông thô khoa học, loại bỏ tư duy ước chừng cảm tính để bảo vệ tuổi thọ cho hệ thống quạt hút ly tâm. Để xây dựng một hệ thống xử lý khí đạt hiệu suất tối ưu và đồng bộ hóa toàn bộ quy trình, bạn có thể tham khảo thêm cẩm nang toàn diện tại bài viết bông lọc bụi công nghiệp từ A - Z đã được chúng tôi biên soạn kỹ lưỡng cho nhà xưởng.
Kết luận và giải pháp tối ưu chi phí bảo trì hệ thống xử lý khí AHU
Làm chủ phương pháp đọc đồng hồ áp kế Magnehelic để tính toán thời gian thay bông lọc bụi AHU chuẩn theo dải chênh áp giới hạn 250 Pa chính là chìa khóa vàng giúp doanh nghiệp làm chủ bài toán kinh tế phụ trợ nhà xưởng. Việc thay thế vật tư đúng thời điểm kỹ thuật không chỉ bảo vệ động cơ quạt hút khỏi nguy cơ ghì dòng quá tải điện năng, ngăn ngừa rủi ro bứt rách thớ sợi Polyester gây ô nhiễm chéo phòng sạch mà còn giúp phòng vật tư tiết kiệm tối đa từ 20% đến 30% ngân sách tiêu hao hàng năm.
Nếu quý doanh nghiệp đang gặp sự cố về sụt lưu lượng gió CFM, nhiễu loạn áp suất phòng sạch hoặc cần tìm một tổng kho cung ứng bông lọc bụi thô G1 - G4 nội địa có đầy đủ chứng từ, hãy liên hệ ngay với Giaiphaploc.vn. Chúng tôi sẵn sàng hỗ trợ khảo sát hệ thống, đo đạc thông số dòng khí và gửi mẫu phôi thử nghiệm hoàn toàn miễn phí tận nơi cho nhà xưởng của bạn.
